充電鉛酸蓄電池充電特性（恒壓恒流充電）可舉例如下：
恒壓情況下電流沖帶你特性例圖：
如圖(一)所示à
為了充分發(fā)揮鉛酸蓄電池特性，建議恒壓充電。
放電a)放電電流和充電中止電壓推薦6V和12V電池的中止電壓與放點率的對應(yīng)關(guān)系，如下圖所示。放點電流越小，電池內(nèi)的活性物質(zhì)工作越有效率。因此設(shè)置較高放電中止電壓可控制過放電。相反，如果大電流放電，放電中止電壓設(shè)置較低。（注）所給出的放電中止電壓為推薦數(shù)值
b)放電溫度1)放電時環(huán)境溫度控制在5°F到122°F(-15℃到50℃)原因如下;
2)電池的化學(xué)反應(yīng)將化學(xué)能轉(zhuǎn)換成電能，溫度低則降低了電化學(xué)反應(yīng)，因此，當(dāng)溫度低于5 °F時，可放電容量將急劇下降，溫度高于122°F時會造成電池外殼變形或使用壽命縮短。
c)溫度對放電特性的影響電池的可放電容量隨循環(huán)環(huán)境溫度和放電電流變化如下圖所示：
放電容量與環(huán)境溫度和放電電流：
d)放電電流電池放電容量表示為20小時率(標(biāo)稱容量).為設(shè)備選擇電池時,電池的放電電流須介于20小時率的1/20到3倍之間,超出這個范圍會導(dǎo)致放電容量的顯著減少或重復(fù)放電次數(shù),當(dāng)電池在放電時超出這個范圍,請馬上咨詢"大華".
(注)一些裝有內(nèi)置調(diào)溫器的鉛酸蓄電池,當(dāng)溫度104°F(40℃),電流超過時,調(diào)溫器可自動切斷電路.因此最大放電電流必須小于4A或2CA。
e)放電深度放電深度是電池的放電狀態(tài)，用放出的容量和標(biāo)稱容量的比例表示。
儲存 a)儲存條件當(dāng)電池儲存時注意以下條件：
(1)環(huán)境溫度5°F到104°F(-15℃到40℃)(最好低于86°F(30℃))
b)自放電及重新充電儲存時，電池因自放電逐漸損失容量，因此儲存后的容量低于初期容量。循環(huán)使用時，可通過重復(fù)充放電來恢復(fù)電池容量。涓流使用時，持續(xù)充電48小時候到72小時。

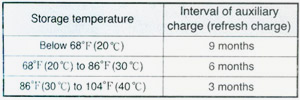

c)重新充電(輔助充電)當(dāng)電池須存放3個月或更長時間時，根據(jù)下表的推薦，時間，階段性給電池充電。電池存放時間避免超過12個月。
d)存放的剩余容量測試開路情況下，電池在特定溫度儲存一段時間再充滿電后的剩余容量如下圖所示，自放電率與儲存的環(huán)境溫度關(guān)系密切，溫度越高，儲存后的剩余容量越少，溫度每升高50°F(10℃)，自放電率幾乎增加1倍。
剩余容量測試結(jié)果：
e)開路電壓VS剩余容量電池剩余容量可以從測量到的開路電壓數(shù)值大概估算出。
開路電壓VS剩余容量77°F(25℃)
環(huán)境條件推薦電池充電、放電、儲存的溫度范圍列表如下：
電池壽命a)循環(huán)壽命電池的循環(huán)壽命(循環(huán)次數(shù))依賴于每次放電的深度。放電越深，循環(huán)壽命越短(循環(huán)次數(shù)越少)，在相同放電電流的情況下，電池循環(huán)壽命(循環(huán)次數(shù))也與其他一些因素相關(guān)，例如：電池類型、充電方式、環(huán)境溫度，充電放電間隔時間，在不同充電放電條件下，典型電池循環(huán)壽命特性如下圖所示。
該數(shù)據(jù)是在裝備精良的實驗室測試并且是典型的。
循環(huán)次數(shù)根據(jù)每種電池型號不同而不同。
循環(huán)次數(shù)的數(shù)據(jù)在真實情況下也會與下表不同。
循環(huán)壽命VS放電深度
恒壓循環(huán)壽命特性(DH2.3-12)
快速充電循環(huán)壽命特性(DH2.3-12)
b)涓流(浮充)壽命電池浮充壽命在很大程度與電池所使用的設(shè)備的環(huán)境溫度相關(guān)，也與電池的類型，充電電壓和放電電流相關(guān)。相應(yīng)的圖表表明溫度對電池浮充壽命的影響，電池浮充壽命特性舉例如下，在應(yīng)急燈內(nèi)的電池壽命測試結(jié)果。
溫度對浮充壽命的影響
溫度在122°F(50℃)時，浮充壽命特性
電池終端（英文：Battery terminal ）
簡體中文
English
